I. Introduction du produit
La méthode d'essai de la chambre d'essai de densité de fumée NBS est dérivée de l'Institut national des normes et de la technologie NIST (prédécesseur de NBS) aux États-Unis,et a été promu et appliqué dans de nombreux domaines d'essai.
Cette méthode d'essai peut être utilisée pour détecter le niveau de densité de fumée des produits en plastique, des matériaux non métalliques dans le transport ferroviaire, des matériaux non métalliques dans les navires, des produits en fil et câble, etc.Selon cette méthode d'essai, les normes généralement applicables sont l'ASTM E662, l'ISO 5659-2 et la méthode de test de densité de fumée NES 711 dans les normes nationales.
Cette norme d'essai a des résultats d'essai plus précis que la méthode précédente de détecteur de densité de fumée des matériaux de construction.qui peut capturer les changements subtils de la teneur en fumée dans la boîte; si d'autres dispositifs d'essai sont sélectionnés, tels que le tube de détection de gaz Delge, des essais de toxicité par fumée standard pour l'aviation peuvent être effectués,et il peut être connecté à l'équipement de transformation infrarouge de Fourier FTIR pour effectuer une analyse qualitative et quantitative de la teneur en fumée.

II. Le secteur privé Caractéristiques de performance

1. Les dimensions internes de la chambre d'essai de densité de fumée sont de 914 mm x 914 mm x 610 mm et les parois intérieure et extérieure sont traitées avec un revêtement en PTFE,qui peut résister à l'érosion de gaz corrosifs forts et prolonger considérablement la durée de vie de la boîte;

2La boîte adopte un schéma de conception de porte entièrement ouverte, ce qui facilite le nettoyage de l'intérieur de la boîte d'essai.l'efficacité peut également être considérablement augmentée;

3. installer des dispositifs de chauffage auxiliaires sur la paroi extérieure du compartiment de la boîte d'essai et régler la température à l'intérieur de la boîte selon les différentes exigences de la norme;

4. installer un dispositif en feuille d'aluminium à l'épreuve des explosions à l'intérieur de la boîte, ce qui peut réduire le risque personnel du personnel d'essai en cas d'accident;

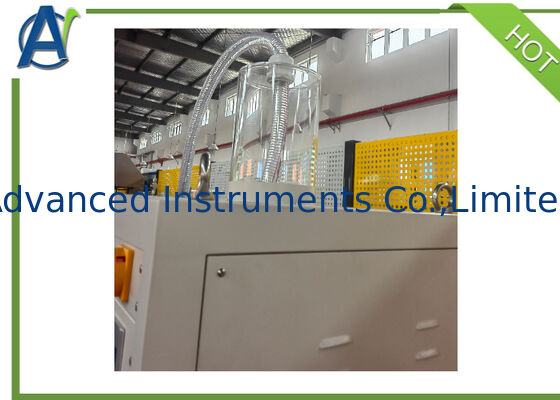

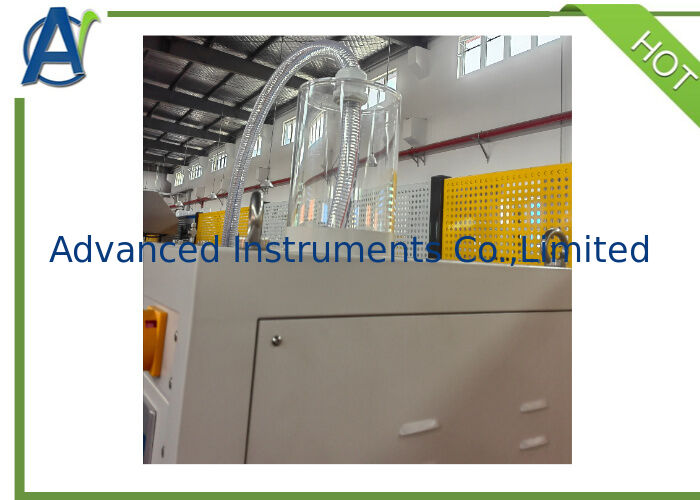

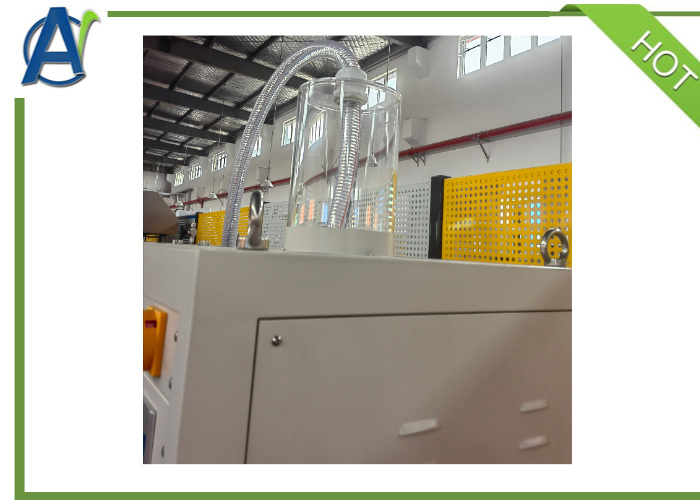

5. Il y a un port de soulagement de pression au sommet de la boîte, qui est relié à une bouteille de capacité régulatrice de pression et peut régler la pression interne de la boîte;

6Le haut et le bas de la boîte sont équipés de bougies mobiles automatiques pour inhaler et décharger la fumée.

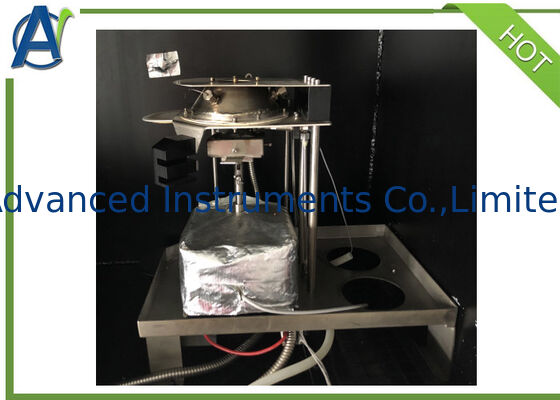

7Équipé d'un four à rayonnement ASTM E662, il peut fournir une puissance de rayonnement thermique de 25 kW/m2;

8. équipé d'un brûleur à six têtes de la norme ASTM E662, il peut être utilisé conjointement avec un four à rayonnement pour les essais de combustion par flamme;

9. Fournir un calorimètre à plaque de cuivre refroidi à l'air, qui peut régler sa température de surface en utilisant la méthode de refroidissement arrière pendant l'essai;

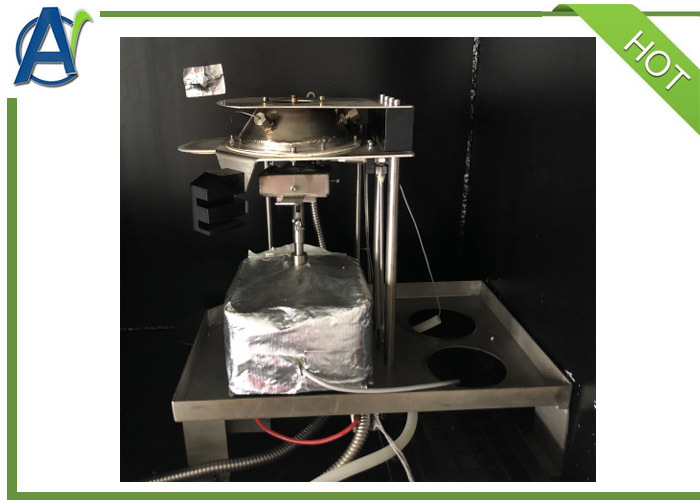

10Il est équipé d'un dispositif à cône de rayonnement ISO 5659-2/GB/T8323 et peut fournir une puissance de rayonnement thermique de 50 kW/m2.

11. fournir des brûleurs à flamme ouverte de la norme ISO 5659-2/GB/T8323 pouvant être utilisés pour les essais de combustion par flamme avec un cône de rayonnement;

12. Fournir un débitmètre thermique refroidi à l'eau SB, accompagné d'un certificat de mesure standard;

13Il peut être équipé d'une source d'eau de refroidissement autocirculante, sans avoir besoin d'une source d'eau de refroidissement externe, ce qui le rend pratique à utiliser;

14. équipé d'un dispositif de pesée, capable de réaliser des essais de densité de fumée MOD et des essais thermogravimétriques de matériaux;

15Le capteur a une portée de 0 à 2000 g et une précision de 0,1 g;

16. Équipé d'un brûleur à flamme ouverte NES 711 et d'un ventilateur de mélange (facultatif);

17Le commutateur entre le four à rayonnement et le cône de rayonnement est relié par des joints d'aviation.et les utilisateurs n'ont qu'à brancher et débrancher pour terminer le remplacement entre différents dispositifs de test standard;

18. Une cassette optique est installée sur le dessus de la boîte, et la source lumineuse est un tube photomultiplier de type fenêtre latérale avec réponse de fréquence S-4.

19. Il peut passer automatiquement à trois niveaux: clair, filtre et sombre en fonction des changements de l'état de la densité de fumée;

20L'installation du filtre de dilatation neutre ND2 dans la cassette facilite non seulement l'auto-étalonnage de l'utilisateur, mais change également automatiquement les engrenages pendant les essais;

21. La partie inférieure de la boîte est une source lumineuse à incandescence, qui peut fournir une sortie de point lumineux uniforme;

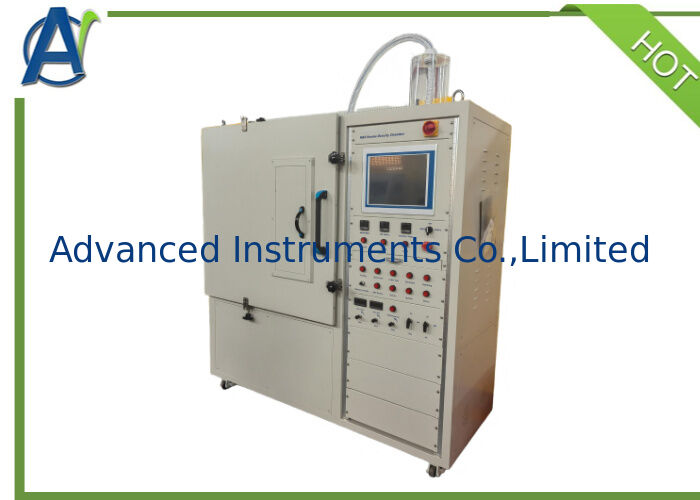

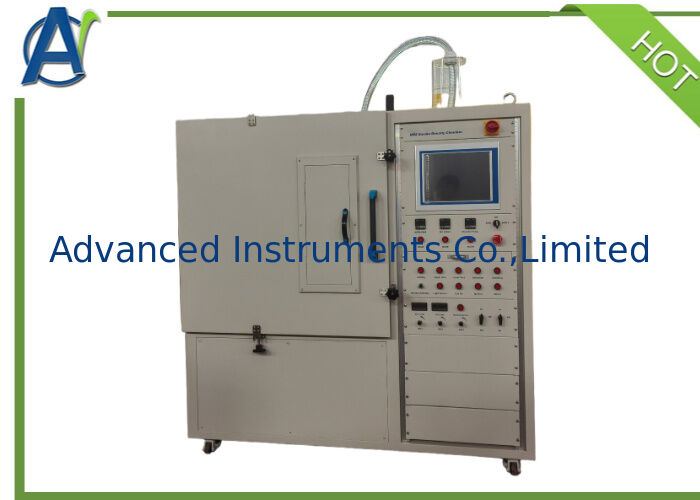

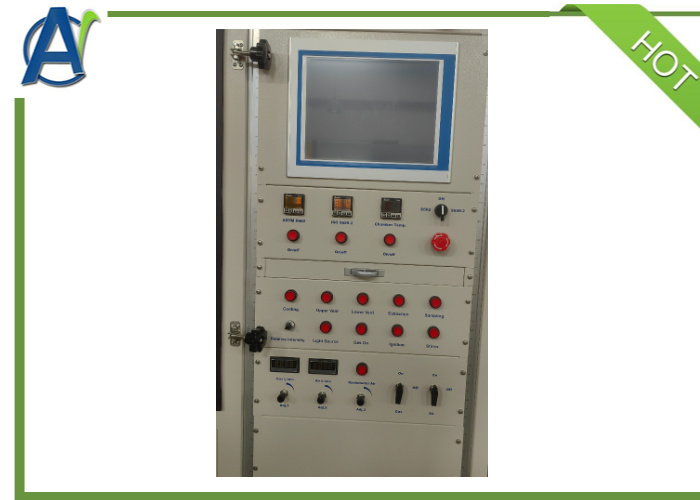

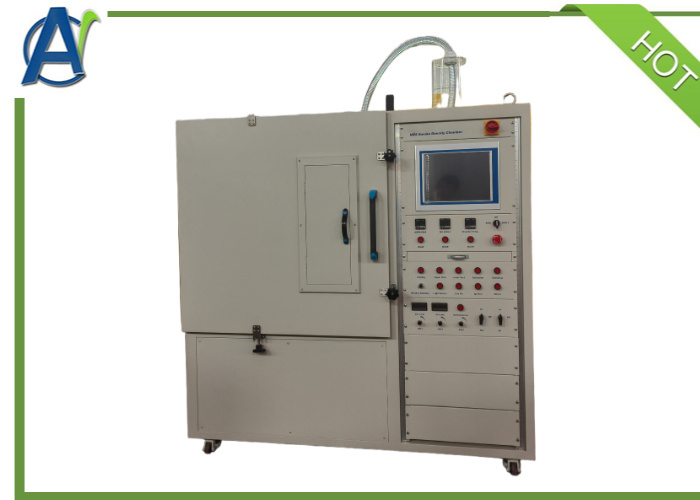

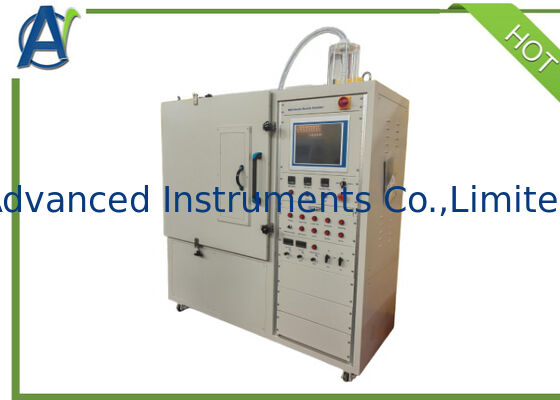

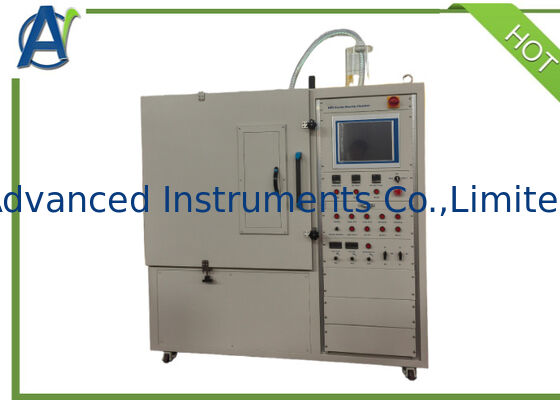

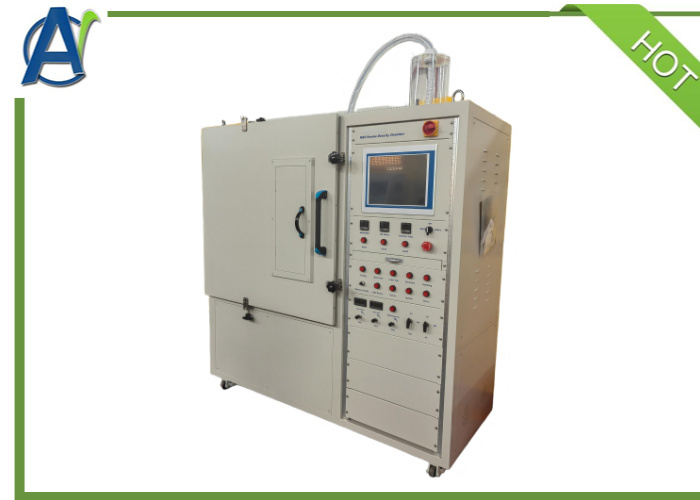

22La boîte de test de densité de fumée est conçue comme un système intégré, équipé d'un ordinateur à écran tactile.

III.Exigences relatives à l'installation

Pour l'utilisation de l'aéronef, il convient de prévoir les conditions suivantes:

Les deux normes utilisent la chambre de fumée unique fermée NBS et mesurent la densité optique spécifique (Ds) de

La fumée par attenuation de la lumière. Mais le montage de l'échantillon, le type de chauffage, le flux de chaleur et la portée de l'application diffèrent

Les résultats des tests ne sont PAS directement interchangeables entre les deux normes.

Notes clés

1.La même chambre, le même principe de mesure photométrique, mais la diffusion de chaleur et l'échantillonnage différents

L'orientation des matériaux crée différentes conditions de décomposition thermique.

Ne pas comparer les numéros Ds.

2L'ISO 5659-2 permet un flux thermique plus élevé (50 kW/m2), ce qui simule une exposition au feu plus sévère.

3.ASTM E662 est la méthode historique originale de la chambre de fumée NBS; l'ISO 5659-2 a adapté la chambre mais

a redessiné le système de chauffage et d'échantillonnage.

Utilisation typique

• ISO 5659-2: EN 45545 (chemins de fer), matériaux marins de l'OMI, exigences de l'UE en matière de plastique pour les incendies
• ASTM E662: codes du bâtiment américains, intérieurs des aéronefs, exigences de la NFPA
