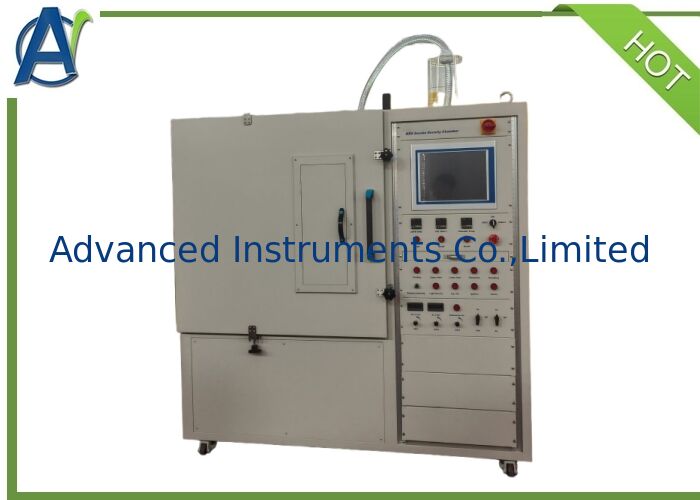

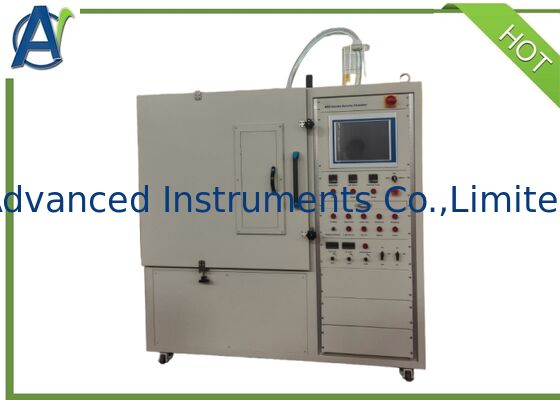

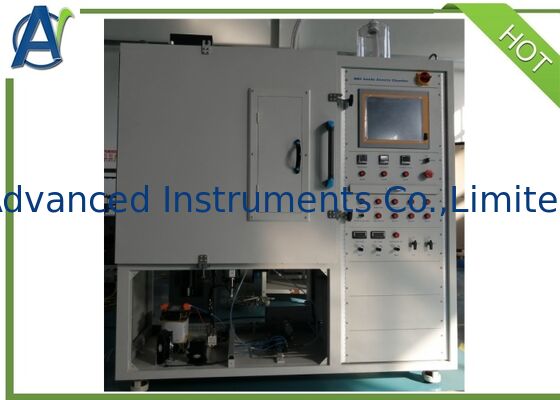

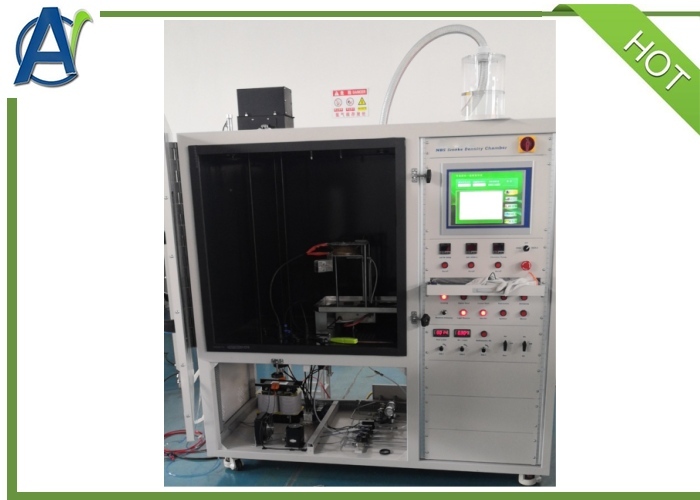

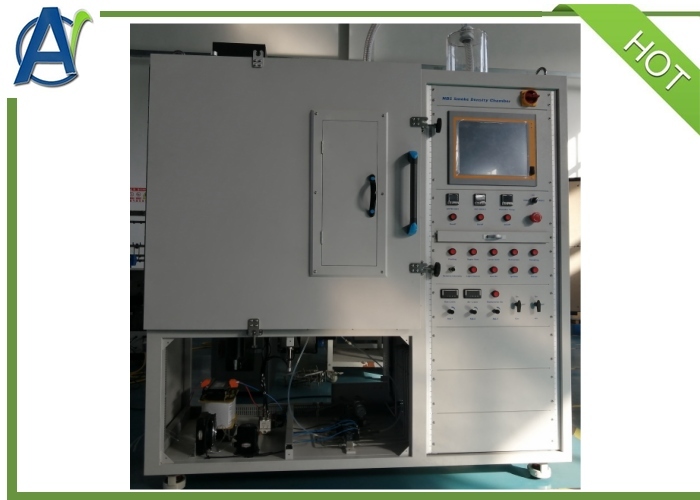

Nbs Chambre d'essai de la densité de fumée selon ISO5659-2 et ASTM E662

La méthode d'essai de la chambre d'essai de densité de fumée NBS est dérivée de l'Institut national des normes et de la technologie NIST (prédécesseur de NBS) aux États-Unis,et a été promu et appliqué dans de nombreux domaines d'essaiCette méthode d'essai peut être utilisée pour détecter le niveau de densité de fumée des produits en plastique, des matières non métalliques dans le transport ferroviaire, des matières non métalliques dans les navires, des produits en fil et câble, etc.Selon cette méthode d'essai, les normes généralement applicables sont l'ASTM E662, l'ISO 5659-2 et la méthode de test de densité de fumée NES 711 dans les normes nationales.Cette norme d'essai a des résultats d'essai plus précis que la méthode précédente de tester la densité de fumée des matériaux de constructionDans le même temps, le capteur optique utilise un tube photomultiplier plus précis, qui peut capturer les changements subtils de la teneur en fumée dans la boîte.comme le tube de détection de gaz Delge, des essais de toxicité de la fumée standard de l'aviation peuvent être effectués,et il peut être connecté à l'équipement de transformation infrarouge de Fourier FTIR pour effectuer une analyse qualitative et quantitative de la teneur en fumée.

Industrie concernée: Transit ferroviaire, matériaux aéronautiques, matériaux maritimes, câbles et fils et autres domaines

ASTM E662:Méthode d'essai standard pour la densité optique spécifique de la fumée générée par des matériaux solides;

BS 6401: méthode standard britannique de mesure en laboratoire de la densité optique spécifique de la fumée générée par les matériaux;

NFX 70-100:pour l'évaluation de la classification F (densité de fumée et toxicité);

UL 2556:méthodes d'essai des câbles et des câbles (pour les émissions de fumée);

ISO 5659-2:Génération de fumée par les plastiques - Partie 2:Détermination de la densité optique par un essai en une seule chambre;

NES 711: Détermination de l' indice de fumée des produits de combustion provenant de petits échantillons de matériaux;

GBJ 1916: Spécification générale pour les câbles à faible teneur en fumée et les câbles flexibles destinés à être utilisés à bord des navires (section d'essai de la densité de fumée)

HB 6577:Méthode d'essai de la densité de fumée pour les matériaux non métalliques dans les intérieurs des cabines d'aéronefs civils;

Pour les véhicules à moteur électrique2022

Pour les véhicules à moteur électrique

Le présent règlement est obligatoire dans tous ses éléments.

DIN 5510-2

NFPA 258

Pour l'aéronef

1. Les dimensions internes de la chambre d'essai de densité de fumée sont de 914 mm x 914 mm x 610 mm et les parois intérieure et extérieure sont traitées avec un revêtement en PTFE,qui peut résister à l'érosion de gaz corrosifs forts et prolonger considérablement la durée de vie de la boîte;
2La boîte adopte un schéma de conception de porte entièrement ouverte, ce qui facilite le nettoyage de l'intérieur de la boîte d'essai.l'efficacité peut également être considérablement augmentée;
3. installer des dispositifs de chauffage auxiliaires sur la paroi extérieure du compartiment de la boîte d'essai et régler la température à l'intérieur de la boîte selon les différentes exigences de la norme;
4. installer un dispositif en feuille d'aluminium à l'épreuve des explosions à l'intérieur de la boîte, ce qui peut réduire le risque personnel du personnel d'essai en cas d'accident;
5. Il y a un port de soulagement de pression au sommet de la boîte, qui est relié à une bouteille de capacité régulatrice de pression et peut régler la pression interne de la boîte;
6Le haut et le bas de la boîte sont équipés de bougies mobiles automatiques pour inhaler et décharger la fumée.

7. La boîte à fumée est équipée d'un dispositif de four à rayonnement ASTM E662, il peut fournir une sortie de rayonnement thermique de 25KW/M2;

8. la chambre de fumée est équipée d'un brûleur à six têtes de la norme ASTM E662, il peut être utilisé conjointement avec un four à rayonnement pour les essais de combustion par flamme;
9. Fournir un calorimètre à plaque de cuivre refroidi à l'air, qui peut régler sa température de surface en utilisant la méthode de refroidissement arrière pendant l'essai;
10.La chambre de densité de fumée est équipée d'un dispositif à cône de rayonnement ISO 5659-2/GB/T8323, capable de fournir une puissance de rayonnement thermique de 50 kW/m2;
11. fournir des brûleurs à flamme ouverte de la norme ISO 5659-2/GB/T8323 pouvant être utilisés pour les essais de combustion par flamme avec un cône de rayonnement;
12. Fournir un débitmètre thermique refroidi à l'eau SB, accompagné d'un certificat de mesure standard;
13Il peut être équipé d'une source d'eau de refroidissement autocirculante, sans avoir besoin d'une source d'eau de refroidissement externe, ce qui le rend pratique à utiliser;
14. la boîte à fumée optique est équipée d'un dispositif de pesage, capable de réaliser des essais de densité de fumée MOD et des essais thermogravimétriques de matériaux;
15Le capteur a une portée de 0 à 2000 g et une précision de 0,1 g;
16. Il est équipé d'un brûleur à flamme ouverte NES 711 et d'un ventilateur de mélange (facultatif);

17Le changement entre le four radiant et le cône radiant est effectué par des connecteurs aéronautiques. Les utilisateurs se contentent de le brancher ou de le débrancher pour passer d'un appareil d'essai à un autre de différentes normes.

18Le récepteur lumineux est un tube photomultiplier à fenêtre latérale avec une réponse spectrale S-4, atteignant une précision de transmission lumineuse allant jusqu'à 0,0001%.

19En fonction des changements de densité de fumée, l'instrument passe automatiquement entre trois gammes: clair, filtre et sombre.

20Un filtre de densité neutre ND2 est installé dans la boîte noire, ce qui facilite l'auto-étalonnage de l'utilisateur et peut également être activé automatiquement pendant les essais.

21Une source lumineuse à incandescence est située dans la partie inférieure de la chambre, fournissant une sortie de point lumineux uniforme.

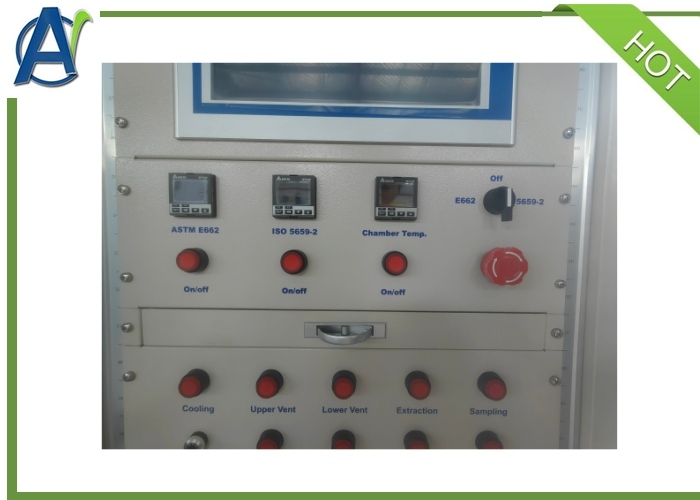

22. La chambre d'essai de densité de fumée est dotée d'une conception intégrée équipée d'un PC à écran tactile.

23Une imprimante intégrée est fournie. Une fois le test terminé, les utilisateurs peuvent imprimer le rapport de test via le logiciel de test.

IV.Spécification

Configurations clés

PC: écran tactile de 17 pouces
Fourneau: génère des calories fixes de 25 kW/m2
Cône: peut générer 10 ~ 70 kW/m2 de chaleur radiante variable et cette chaleur radiante est mesurée à l'aide du fluxmètre thermique de type capteur Schmidt-Boelter

Exigences électriques:

Énergie: 220 V CA, 60 Hz, 15 A

Exigences environnementales:

Utilisation en intérieur uniquement
Altitude: jusqu'à 2000 m
Température ambiante: 13°C à 30°C
Humidité relative: 25 à 75%
Température de stockage: 10°43 °C (50°110 °F)
Humidité relative du stockage: 20 à 80%
Catégorie d'installation: II
Niveau de pollution: 2

Exigences d'approvisionnement en gaz:

Air comprimé: pression d'alimentation minimale de 0,5 MPa, couplage à raccordement rapide M6
Gaz propane: pression d'alimentation minimale de 0,5 MPa, tuyau à gaz à l'épreuve de l'explosion de diamètre intérieur M6
